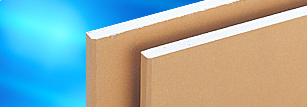

「せっこうボード」製品仕様
JIS A 6901規格
| 種類、商品名 |
せっこうボード |
| 記号 |
GB-R |
| 厚さ mm |
9.5 |
12.5 |
15※ |
| 含水率 ％ |
3以下 |
| 曲げ破壊荷重 N |
長さ方向 |
360以上 |
500以上 |
650以上 |
| 幅方向 |
140以上 |
180以上 |
220以上 |
| 難燃性 |
難燃2級 |
難燃1級 |
難燃1級 |
| 熱抵抗 立方センチメートル・K/W |
0.043以上 |
0.060以上 |
0.069以上 |
※．厚さ15㎜品は受注生産対応です。
防火材料の種類と認定番号、かさ密度
| 厚さ mm |
9.5 |
12.5 |
15 |
| 防火材料の種類 |
準不燃材料 |
不燃材料 |
不燃材料 |
| 認定番号 |
QM-9828 |
NM-8619 |
NM-8619 |
| かさ密度 g/立方センチメートル |
0.65以上 |
0.65以上 |
0.65以上 |
その他の物性（社内データに基づく参考値）
| 厚さ mm |
9.5 |
12.5 |
| 圧縮強度 N/平方ミリメートル |
2 ～ 5 |
2 ～ 5 |
| 釘効き強さ N |
200 ～ 500 |
200 ～ 500 |
| 加湿伸縮率％ |
長さ方向 |
0.02以下 |
0.02以下 |
| 幅方向 |
0.04以下 |
0.04以下 |
| 曲げヤング率 N/平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
「化粧せっこうボード」製品仕様
| 用途 |
商品名 |
仕様 |
| 収納スペースの壁 |
押入れボード |
和洋柄の表面化粧紙 |
| |
|
|
| |
|
|
| 店舗などの天井 |
ジプスター、コスモトーン |
型押し加工～白色塗装 |
JIS A 6901規格
| 種類 |
化粧せっこうボード |
| 記号 |
GB-D |
| 厚さ mm |
9.5 |
12.5 |
| 含水率 ％ |
3以下 |
| 曲げ破壊荷重N |
長さ方向 |
360以上 |
500以上 |
| 幅方向 |
140以上 |
180以上 |
| 耐変退色性 |
紫外線カーボンフェードメーターで48時間照射後、変退色用グレースケール3号を合格とする。また、表面に割れや膨れ、しわなどの無きこと。 |
| 耐衝撃性 |
砂上にて500gの鋼球を高さ500㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
砂上にて500gの鋼球を高さ600㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
| 難燃性 |
難燃2級 |
難燃1級 |
| 熱抵抗 立方センチメートル・K/W |
0.043以上 |
0.060以上 |
表面に型押し加工したタイプの曲げ破壊荷重は、上表値の75％です。
表面に型押し加工したタイプには、耐衝撃性を適用しません。
防火材料の種類と認定番号、かさ密度
その他の物性（社内データに基づく参考値）
| 厚さ mm |
9.5 |
12.5 |
| 防火材料の種類 |
準不燃材料 |
不燃材料 |
| 認定番号 |
QM-9824 |
NM-8614 |
NM-1734 |
| かさ密度 g/立方センチメートル |
0.7以上 |
0.8以上 |
0.73±0.07以上 |
| 厚さ mm |
9.5 |
12.5 |
| 圧縮強度 N/平方ミリメートル |
2 ～ 5 |
2 ～ 5 |
| 釘効き強さ N |
200 ～ 500 |
200 ～ 500 |
| 加湿伸縮率％ |
長さ方向 |
0.02以下 |
0.02以下 |
| 幅方向 |
0.04以下 |
0.04以下 |
| 曲げヤング率 N/平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
「耐水ボード」製品仕様
JIS A 6901規格
| 商品名 |
耐水ボード |
| 種類 |
シージングせっこうボード |
| 記号 |
GB-S |
| 厚さ mm |
9.5 |
12.5 |
| 含水率 ％ |
3以下 |
| 曲げ破壊荷重N |
乾燥時長さ方向 |
360以上 |
500以上 |
| 湿潤時長さ方向 |
220以上 |
300以上 |
| 吸水時耐剥離性 |
せっこうと原紙が剥離しないこと。 |
| 吸水 |
全吸水率 ％ |
10以下 |
| 表面吸水量 g |
2以下 |
| 難燃性 |
難燃2級 |
| 熱抵抗 平方メートル・K/W |
0.043以上 |
0.052以上 |
防火材料の種類と認定番号、かさ密度
| 厚さ mm |
9.5、12.5 |
12.5※ |
| 防火材料の種類 |
準不燃材料 |
不燃材料 |
| 認定番号 |
QM-9826 |
QM-0493 |
NM-9346 |
| かさ密度 g/立方センチメートル |
0.8以上 |
0.73±0.07 |
0.70±0.05 |
※．チヨダ不燃耐水ボード
その他の物性（社内データに基づく参考値）
| 厚さ mm |
9.5 |
12.5 |
| 圧縮強度 N/平方ミリメートル |
2 ～ 5 |
2 ～ 5 |
| 釘効き強さ N |
200 ～ 500 |
200 ～ 500 |
| 加湿伸縮率％ |
長さ方向 |
0.02以下 |
0.02以下 |
| 幅方向 |
0.04以下 |
0.04以下 |
| 曲げヤング率 N/平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
「強化せっこうボード」製品仕様
※．強化せっこうボードには、耐火・遮音間仕切壁用の「タイプＸ」 と 一部の準耐火構造に使用する「タイプＶ」 の２種類があります。
JIS A 6901規格
| 商品名 |
強化せっこうボードタイプＸ、強化せっこうボードタイプＶ |
| 種類 |
強化せっこうボード |
| 記号 |
GB-F |
| 厚さ mm |
12.5 |
15 |
21 |
| 含水率 ％ |
3以下 |
| 曲げ破壊荷重N |
長さ方向 |
500以上 |
650以上 |
850以上 |
| 幅方向 |
180以上 |
220以上 |
320以上 |
| 耐衝撃性 |
500gの鋼球を高さ650㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
500gの鉄球を高さ800㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
500gの鉄球を高さ1000㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
| 耐火炎性 |
1000gの錘を下げた試験片を1000℃の火炎で加熱した後、8分間破断・落下しないこと |
1000gの錘を下げた試験片を1000℃の火炎で加熱した後、10分間破断・落下しないこと |
1000gの錘を下げた試験片を1000℃の火炎で加熱した後、12分間破断・落下しないこと |
| 難燃性 |
難燃1級 |
難燃1級 |
難燃1級 |
| 熱抵抗 平方メートル・K/W |
0.060以上 |
0.069以上 |
0.086以上 |
防火材料の種類と認定番号、かさ密度
| 厚さ mm |
12.5、15、21 |
12.5、15 |
| 強化せっこうボードの種類 |
タイプＸ |
タイプＶ |
| 防火材料の種類 |
不燃材料 |
不燃材料 |
| 認定番号 |
NM-8615 |
NM-8615 |
| かさ密度 g/立方センチメートル |
0.75以上 |
0.75以上 |
その他の物性（社内データに基づく参考値）
| 厚さ mm |
12.5 |
15 |
21 |
| 圧縮強度 N/平方ミリメートル |
2 ～ 5 |
2 ～ 5 |
2 ～ 5 |
| 釘効き強さ N |
200 ～ 500 |
200 ～ 500 |
200 ～ 500 |
| 加湿伸縮率％ |
長さ方向 |
0.02以下 |
0.02以下 |
0.02以下 |
| 幅方向 |
0.04以下 |
0.04以下 |
0.04以下 |
| 曲げヤング率 N/平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
2×平方ミリメートル ～ 4×平方ミリメートル |
3×平方ミリメートル ～ 5×平方ミリメートル |
「構造用せっこうボード」製品仕様
JIS A 6901規格
※．構造用せっこうボードA種は受注生産による対応となります。
| 種類、商品名 |
構造用せっこうボードA種 |
構造用せっこうボードB種 |
| 記号 |
GB-St-A |
GB-St-B |
| 厚さ mm |
12.5 |
| 含水率 ％ |
3以下 |
| くぎ側面抵抗N |
750以上 |
500以上 |
| 曲げ破壊荷重N |
長さ方向 |
500以上 |
| 幅方向 |
180以上 |
| 耐衝撃性 |
500gの鋼球を高さ650㎜から落下させた時のくぼみ直径が25㎜以下、かつ亀裂の無きこと。 |
| 耐火炎性 |
1000gの錘を下げた試験片を1000℃の火炎で加熱した後、8分間破断・落下しないこと |
| 難燃性 |
難燃1級 |
| 熱抵抗 平方メートル・K/W |
0.034以上 |
0.060以上 |
防火材料の種類と認定番号、かさ密度
| 厚さ mm |
12.5 |
| 防火材料の種類 |
不燃材料 |
| 認定番号 |
NM-8615 |
壁倍率
| 工法 |
倍率 |
くぎ、ねじの種類（留付け間隔） |
| 構造用せっこうボードA種 |
構造用せっこうボードB種 |
| 枠組壁工法 |
1.7 |
1.5 |
GNF40、SNF45、WSN※1、DTSN※2（外周部＠100㎜以下、その他200㎜以下） |
| 在来軸組工法 |
大壁工法 |
標準タイプ |
1.7 |
1.2 |
GNF40、GNC40（＠150㎜以下） |
| 床勝ちタイプ |
1.6 |
1.0 |
| 真壁工法 |
受け材タイプ |
1.5 |
1.3 |
| 貫タイプ |
0.8 |
0.7 |
枠組壁工法：平成13年国土交通省告示第1541号による
※1･･･3.8φ×32㎜以上
在来軸組工法：昭和56年建設省告示第1100号による
※2･･･4.2φ×30㎜以上
「防湿ボード」製品仕様
防火材料の種類と認定番号、かさ密度
| 商品名 |
防湿ボード |
| 厚さmm |
12.5 |
| 防火材料の種類 |
不燃材料 |
| 認定番号 |
NM-8619 |
| かさ密度 g/立方センチメートル |
0.65以上 |
防湿特性：せっこうボードとの比較（社内データ）
| – |
防湿ボード 12.5mm |
せっこうボード 12.5mm |
| 透湿抵抗 立方センチメートル・s・Pa/ng |
8×10-3 |
3×10-4 |
| 透湿率 ng/(m・ｓ・Pa) |
2 |
40 |
| 透湿度 ｇ/（立方センチメートル・24ｈ） |
70 |
2×立方センチメートル |
「吸音ボード」製品仕様
防火材料の種類と認定番号、かさ密度
| 種類、商品名 |
吸音ボード |
特殊吸音ボード |
化粧吸音ボード |
| 厚さ ㎜ |
9.5 |
| 寸法 ㎜ |
455×910910×910910×1820 |
910×910 |
455×910910×910 |
| 孔径 ㎜ |
6 |
13.4 |
6.8.10 |
| ピッチ |
22 |
24 |
ランダム |
| 孔数 個 |
20×4040×4040×80 |
32×36 |
306612 |
| 開孔率 ％ |
5.8 |
24.5 |
3.0 |
| 含水率 ％ |
3以下 |
3以下 |
3以下 |
| 曲げ破壊荷重 長さ方向N |
110以上 |
40以上 |
－ |
| 裏打ち材 普通品 |
地券紙 |
なし |
地券紙 |
| 裏打ち材 準不燃仕様 |
ファイバークロス又は同等以上の性能を有するもの |
ロックウールフェルト(25㎜嵩比重0.04)
グラスウール保温材(40㎜嵩比重0.016) |
不燃性裏打ち材ファイバークロス又は同等以上の性能を有するもの |
| 認定番号 |
QM-9827 |
QM-9825 |
QM-9822 |
| かさ密度ｇ/立方センチメートル |
0.70以上 |
0.70以上 |
0.70以上 |
| 表面 |
無塗装 |
無塗装 |
白色エマルジョン塗装 |
| エッジ形状 |
直角(カット面) |
直角(カット面) |
糸面加工 |
※．裏打ち材なし、及び地券紙貼りは、防火材料の認定がありません
「エースボード」製品仕様
| 用途 |
商品名 |
仕様 |
| 壁・天井材 |
エースボード |
素地板 |
| 天井材 |
フネンジプスター、フネンコスモトーン |
型押し加工～白色塗装 |
JIS A 6901規格
| 種類 |
不燃積層せっこうボード |
| 記号 |
GB-NC |
| 厚さ mm |
9.5 |
| 表面化粧の有無 |
あり |
なし |
| 含水率 ％ |
3以下 |
3以下 |
| 曲げ破壊荷重N |
長さ方向 |
360以上 |
360以上 |
| 幅方向 |
140以上 |
140以上 |
| 耐変退色性 |
変色は、変退色用グレースケール3号の表面に割れや膨れ、皺などのなきこと。 |
― |
| 耐衝撃性 |
くぼみ直径25㎜以下亀裂の無し。 |
― |
| 難燃性 |
難燃1級 |
難燃1級 |
| 熱抵抗 平方メートル・K/W |
0.043以上 |
0.043以上 |
表面に型押し加工したタイプの曲げ破壊荷重は、上記値の75％です。
表面に型押し加工したタイプには、耐衝撃性を適用しません。
防火材料の種類と認定番号、かさ密度
| 厚さ mm |
9.5 |
| 防火材料の種類 |
不燃材料 |
| 認定番号 |
エースボード ： NM-2817 ／フネンジプスター、フネンコスモトーン ： NM-2816 |
| かさ密度 g/立方センチメートル |
0.7以上 |
その他の物性（社内データに基づく参考値）
| 厚さ mm |
9.5 |
| 圧縮強度 N/平方ミリメートル |
2 ～ 5 |
| 釘効き強さ N |
200 ～ 500 |
| 加湿伸縮率％ |
長さ方向 |
0.02以下 |
| 幅方向 |
0.04以下 |
| 曲げヤング率 N/平方ミリメートル |
1×平方ミリメートル ～ 3×平方ミリメートル |
「ラスボード」製品仕様
JIS A 6901規格
| 種類、商品名 |
せっこうラスボード |
| 記号 |
― |
GB-L |
| 厚さ mm |
7.0 (JIS規格外品) |
9.5 |
| 含水率 ％ |
― |
3以下 |
| 曲げ破壊荷重N |
長さ方向 |
― |
180以上 |
| 幅方向 |
― |
125以上 |
防火材料の種類と認定番号、かさ密度
| せっこうプラスターを塗って防火材料が得られる仕様 |
せっこうラスボード厚さ7㎜+せっこうプラスター塗り厚さ8㎜以上 |
| 防火材料の種類 |
不燃材料 |
| 認定番号 |
NM-8617 |
| かさ密度 g/立方センチメートル |
0.7以上 |
せっこうラスボード単体には防火材料認定は無く、上記のようにせっこうプラスターを塗った仕様に、不燃材料認定が与えられています。
尚、せっこうプラスター塗りは現場施工です。
